Inlocuire filtru polen habitacu camper / duba Ducato 2006-

[lesovici ionut]

Eu am facut prima inlocuire a filtrului de polen la 14000 km; am mers preponderent in medii curate si filtrul nu arata rau.

Necesar:
a. filtru polen / habitaclu (sunt filtre pe piata de la 20 RON la 160 RON ... poate si mai mult).
b. cheie TORX T25
c. cheie surub 5,5 (inginerii fiat stiu ca toti avem chei de 5,5 pe acasa si nu le folosim! )
d. surubelnita dreapta subtire

Pasul 1
Cu surubelnita dreapta subtire trageti clemele care mascheaza suruburile marcate cu hexagon rosu. Surubelnita se introduce in santul de sus.

Pas 01 2.jpg (3.08 MiB) Vizualizat de 1344 ori

Pas 01 3.jpg (2.05 MiB) Vizualizat de 1344 ori

Pasul 2

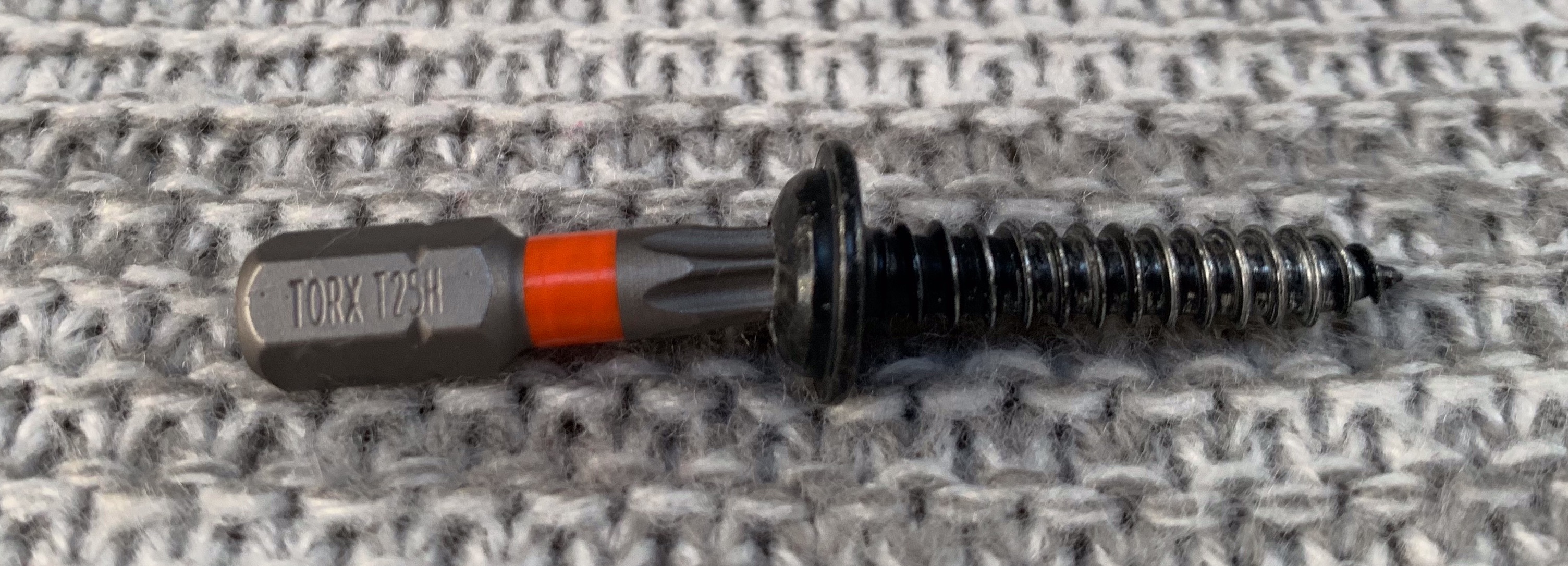

Cu Torx 25 desfacem 3 suruburi - 2 de sub cleme si unul de sub protectia de cauciuc situata intre suporturile de pahar ale consolei centrale.

Pas 01 1.jpg (2.92 MiB) Vizualizat de 1344 ori

Pas 02 1.jpg (2.84 MiB) Vizualizat de 1344 ori

Pas 02 2.jpg (2.63 MiB) Vizualizat de 1344 ori

Pas 02 3.jpg (1.04 MiB) Vizualizat de 1344 ori

Intreg capacul urmeaza sa iasa. Este prins cu cleme metalice. Se trage si se pozitioneaza astfel incat sa avem spatiu de lucru - urmeaza al doilea capac, putin mai mare.

Pasul 3
Cu Torx 25 desfacem 4 suruburi indicate cu cercuri rosii. Verificati sa nu existe cleme precum cea marcata cu galben. Acestea trebuie sa se desprinda de pe capacul de la pasul 3 si sa ramana pe spatele capacului de la pasul 2.

Pas 03 1.jpg (2.69 MiB) Vizualizat de 1344 ori

Intreg capacul iese prin tragere - in prima faza din partea de sus. Se pozitioneaza astfel incat sa avem spatiu de lucru.

Pasul 4
Cu cheia de 5,5 (pe care presupun ca toata lumea o are!!!, pentru ca este una uzuala?!... o aveti, nu???), desurubati cele 2 suruburi marcate cu cerc verde. Eu am fost foarte atent sa nu stric filetul in plastic.

Pas 04 1.jpg (2.86 MiB) Vizualizat de 1344 ori

Pas 05 2.jpg (1003.37 KiB) Vizualizat de 1344 ori

Tragem apoi de cele doua lamele dupa care eliberam clemele. Indepartam capacul filtrului de polen.

Pas 5 2.jpg (2.87 MiB) Vizualizat de 1344 ori

Pasul 5

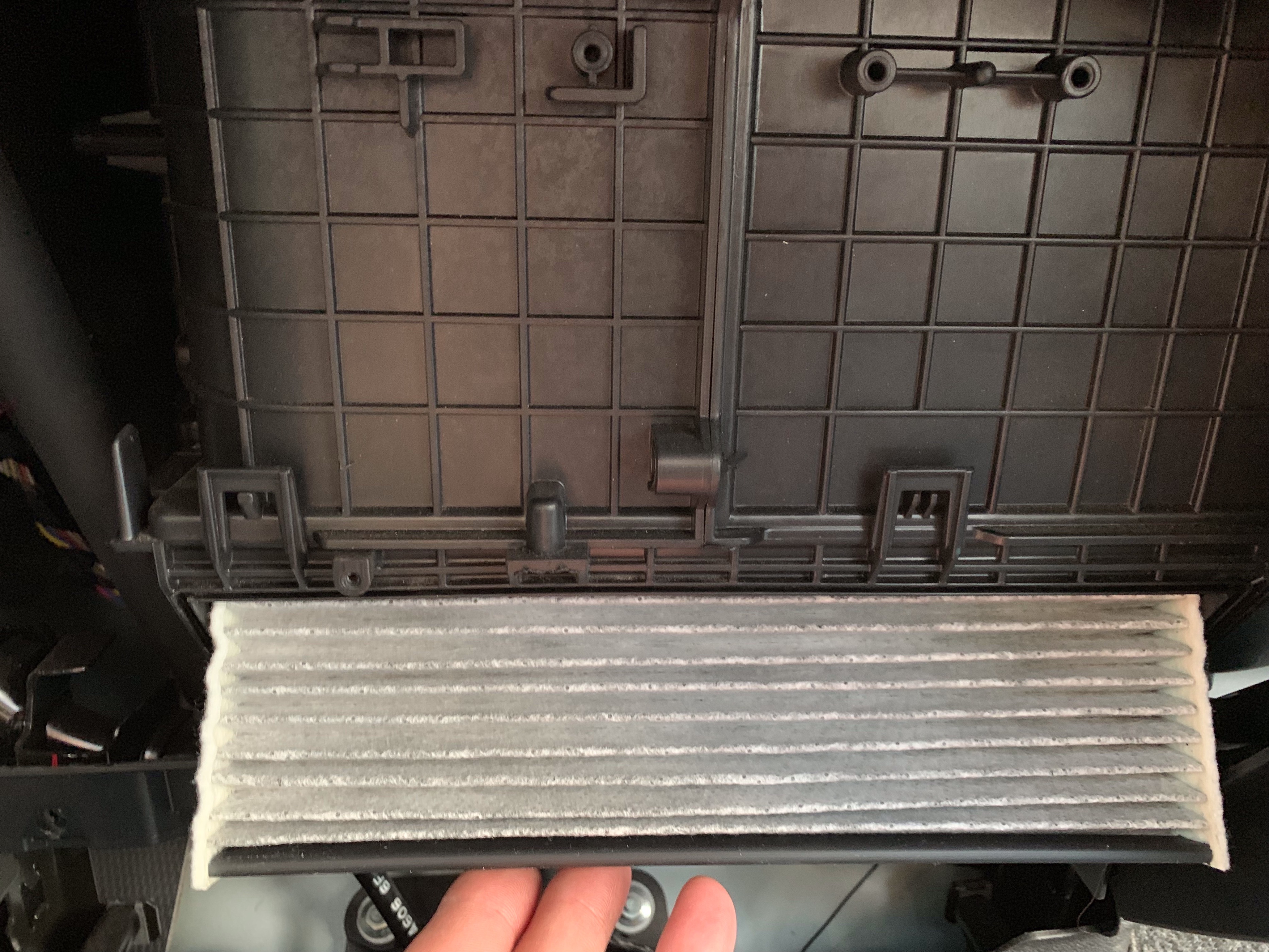

Tragem filtrul de polen vechi usor spre noi si in jos. Iese lejer.

Filtru in locas.jpg (2.77 MiB) Vizualizat de 1344 ori

Filtru scos.jpg (2.77 MiB) Vizualizat de 1344 ori

***

Curatam cat mai bine.
Montam in ordine inversa.
Suntem atenti ca aerul sa circule prin filtru dinspre spatele masinii catre fata acesteia.


Suntem atenti sa avem toate cele 6 cleme metalice pe capacul descris la pasul 2.

6 Cleme.jpg (2.89 MiB) Vizualizat de 1344 ori

Fiecare clema are cate 4 picioruse metalice care le ancoreaza pe spatele capacului.

4 picioruse.jpg (559.62 KiB) Vizualizat de 1344 ori

E simplu. Dureaza 10 minute. Numai sa aveti minunea de cheie de 5,5... Eu nu am folosit-o niciodata pana acum. Daca aveti USB pe capacul de la pasul 2 veti avea si niste mufe de desfacut; eu nu am.
Aerul curat si proaspat e important pentru mine - de aceea schimb des filtrul de polen.
Spor!

[Lupu Ciprian]

Salut IONUT!
Multumim pt tutorial! Este f util .

Iata ca mai sunt colegi care scriu si la sectiunea ~tehnic~ pt folosul comunitatii !

Din foto deduc ca ar fi modelul nou de la Ducato....

[lesovici ionut]

Placerea e a mea.
Da, este modelul nou de Ducato. Pe filtru scria 2006 - prezent.
